بهترین روش مقاوم سازی تیر و ستون بتنی در ساختمان کدام است؟

با گذر زمان و تغییرات قوانین و آیین نامه‌ها، نیاز به مقاوم سازی ساختمان افزایش پیدا می‌کند؛ اما این تنها آیین نامه‌ها نیستند که الزام مقاوم سازی را پررنگ می‌کنند، بلکه تغییرات ساختمانی، ضعف‌های به وجود آمده و اشتباهات در طراحی اولیه تیر و بتن نیز می‌توانند نیاز به مقاوم سازی تیر و ستون بتنی را افزایش دهند. روش‌های مختلفی از جمله ژاکت فلزی، بتنی و FRP برای مقاوم سازی ستون بتنی به کار گرفته می‌شوند. انتخاب بهترین روش، نیازمند شناخت هر یک از این روش‌ها، نقاط قوت و معایب فنی آن هاست که در ادامه ذکر می‌کنیم.

چرا به مقاوم سازی تیر و ستون بتنی نیاز پیدا می‌کنیم؟

بعضی از ساختمان‌ها نیاز به مقاوم سازی ستون بتنی و تیر دارند تا استحکام آن‌ها در برابر بارهای وارده حفظ گردد. این ساختمان‌ها یا به دلیل اشتباهات اجرایی دچار ضعف هستند، یا اینکه تغییر کاربری آن‌ها باعث تغییرات بارگذاری شده است. در ادامه به مهم‌ترین دلایل مقاوم سازی تیر بتنی اشاره می‌کنیم:

• تغییر کاربری ساختمان و افزایش بارهای وارده: با تغییر کاربری ساختمان از مسکونی به تجاری، تجاری به صنعتی و اداری، میزان بارگذاری نیز تغییر می‌کند. با افزایش بارهای وارده، نیاز به مقاوم سازی ستون بتنی و تیرها پیدا می‌کنیم.
• کرمو شدن بتن در زمان قالب‌برداری: جدا شدن سیمان و سنگدانه‌های بتن، ساختار آن را کرمو می‌کند. کرمو شدن بتن در زمان قالب برداری، معمولا به دلیل کم بودن شیره و عدم تراکم صحیح آن اتفاق می‌افتد.
• اشتباه در طراحی اولیه تیر و ستون: طراحی اولیه اشتباه و اجرای همین طراحی اولیه با تعداد میلگردهای نامناسب، ضخامت پایین تیر و ستون بتنی و استفاده از بتن بی کیفیت، ضعف کلی تیر و ستون را به همراه دارد.
• کم‌گذاری میلگرد در حین اجرا: کم گذاری میلگرد در حین اجرا، ضعف کلی ستون و تیر بتنی را به همراه دارد و باعث ضعف کلی ستون و بتن و عدم تحمل بار توسط آن‌ها می‌شود.
• خوردگی آرماتورها در اثر رطوبت یا مواد شیمیایی: نفوذ رطوبت، کلر و مواد شیمیایی به ساختمان، منجر به خوردگی آرمارتورها می‌شود. از آنجایی که آرمارتورها نقش کلیدی در مقاومت تیر و بتن دارند، پس خوردگی آن‌ها می‌تواند ضعف کلی ساختمان را به همراه داشته باشد.

3 روش رایج مقاوم سازی ساختمان

برای مقاوم سازی ساختمان‌های تجاری، اداری و مسکونی، می‌توان از سه روش تضمین شده و کاربردی که شامل مقاوم سازی با ژاکت بتنی، مقاوم سازی با ژاکت فولادی و مقاوم سازی با FRP هستند، استفاده کرد. انتخاب روش مناسب، وابسته به نیاز ساختمان، نوع ضعف اجرایی و فنی آن است.

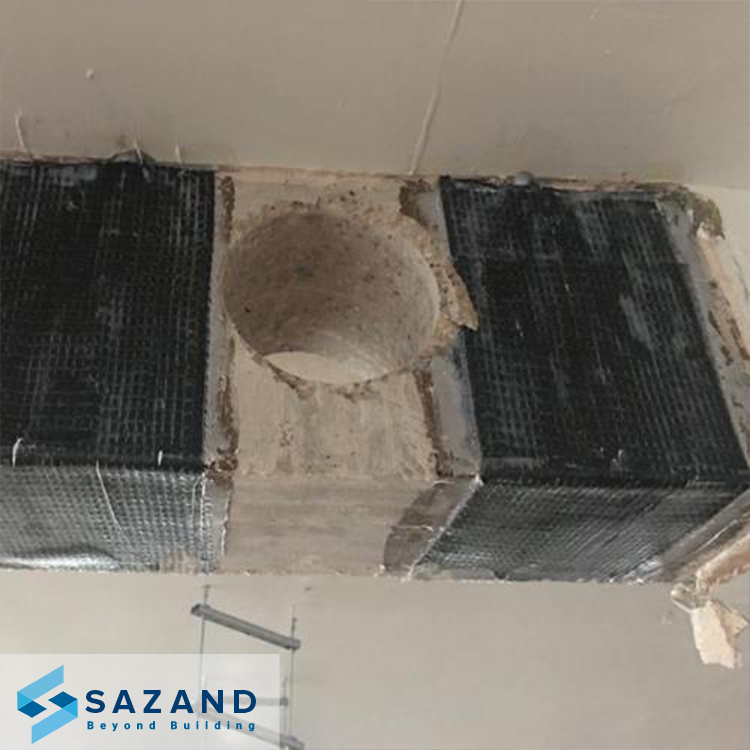

آیا FRP گزینه مناسبی برای مقاوم‌ سازی ستون و تیر بتنی است؟

اف آر پی یا پلیمر تقویت شده با الیاف، یکی از بهترین راه حل‌ها برای مقاوم سازی ستون و تیر بتنی محسوب می‌شود. این سیستم که با ترکیب الیاف کربن، شیشه و یا آرامید به همراه رزین‌های مخصوص روی سطح تیر و ستون بتنی اجرا می‌شود، می‌تواند مقاومت برشی، فشاری و پیچشی عضو را افزایش دهد. به منظور مقاوم سازی تیر بتنی و ستون با FRP، می‌توان این کامپوزیت را به صورت نوار یا پارچه دور تا دور عضو قرار داد تا بدون اینکه ضخامت عضو افزایش پیدا کند، مقاومت آن در برابر بارهای وارده افزایش یابد.

مزایای استفاده از این روش

• وزن پایین
• عدم افزایش ضخامت ستون و تیر
• نصب سریع و آسان
• انعطاف پذیری برای اجرا
• عدم نیاز به میلگرد و بتن جدید
• خوردگی بسیار پایین و در حد صفر
• حمل و نقل بسیار ساده و سریع

معایب و محدودیت‌های این روش

• حساسیت نسبتا بالا به کیفیت مصالح استفاده شده
• نیازمند سطح بتن خشک و سالم برای اجرا
• نیاز به صاف کردن سطح بتن برای اجرای اف آر پی

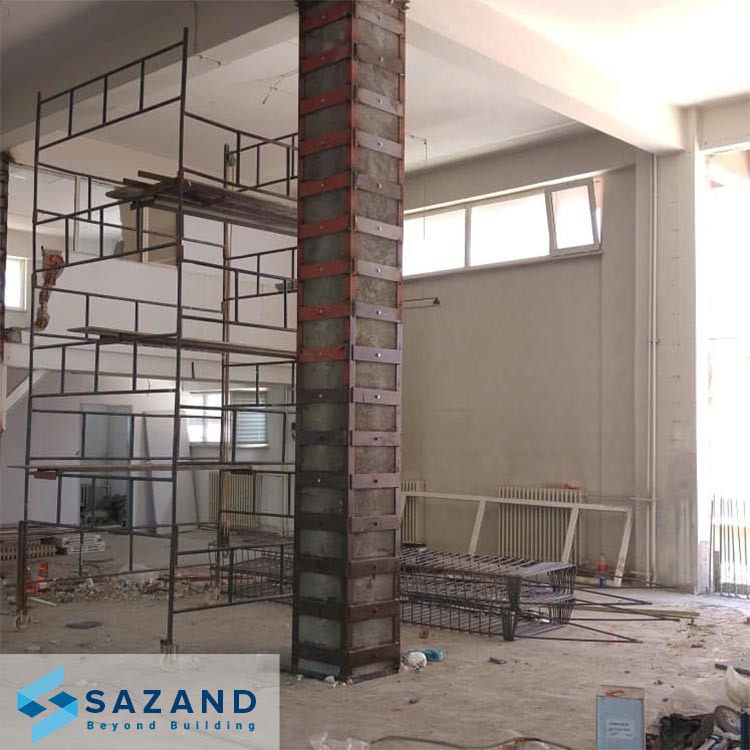

در چه شرایطی ژاکت فلزی گزینه مناسبی برای مقاوم سازی ستون و تیر است؟

در صورتی که ضعف فشاری، خمشی و کششی در ستون و تیر بتنی وجود داشته باشد، می‌توان از ژاکت فلزی برای مقاوم سازی ساختمان استفاده کرد. اگرچه ژاکت فولادی و فلزی، باعث افزایش وزن ستون و تیر می‌شود؛ اما در مجموع با ضخامت پایین‌تر نسبت به روش ژاکت بتنی، می‌تواند برای عضوهایی که محدودیت سازه‌ای دارند انتخاب بسیار خوبی محسوب شود.

بر اساس نشریه 524، اجرای ژاکت فولادی به ویژه برای ساختمان‌هایی مفید است که در ناحیه اتصال دچار ضعف شده‌اند یا اینکه زلزله باعث تخریب آن‌ها شده است. به منظور مقاوم سازی تیر بتنی و ستون، می‌توان از دو روش ژاکت فولادی قفسه‌ای و پیوسته استفاده کرد که در روش پیوسته، ورق‌های فولادی دور تا دور ستون و تیر را به طور کامل پوشش می‌دهند و در روش قفسه‌ای، با فاصله از یکدیگر در جای مناسب نصب می‌شوند. در هر دو روش، باید همبستگی عضو بتنی با فولاد استفاده شده حفظ شود.

مزایای استفاده از این روش

• افزایش ظرفیت برشی و خمشی
• مقاومت بالا در برابر بارهای دینامیکی
• افزایش مقاومت در برابر بارهای ناشی از زلزله
• دوام و عمر طولانی مدت

معایب و محدودیت‌های این روش

• افزایش بار مرده ساختمان
• حساسیب به خوردگی و نیا به نگهداری
• هزینه نسبتا بالا

مزایا و معایب مقاوم‌ سازی تیر و ستون بتنی به روش ژاکت بتنی

ژاکت بتنی، روشی کلیدی و موثر در مقاوم سازی ساختمان است که با افزایش ضخامت تیر و ستون بتنی، مقاومت آن را در برابر بارهای وارده افزایش می‌دهد. این روش به ویژه در زمانی که بار به تیر و ستون اضافه شده باشد یا ساختار بتنی به دلیل خوردگی و کرموشدگی قابلیت تحمل وزن‌های بالا را نداشته باشد، استفاده می‌شود. اساس کار ژاکت بتنی، اضافه کردن لایه‌ای در اطراف تیر و ستون با بتن است تا مقاومت فشاری و خمشی افزایش یابد.

مزایای استفاده از این روش

• یکپارچگی ظاهری با عضو قبلی
• هماهنگی کامل با تیر و ستون بتنی
• عدم تغییر در معماری سازه
• عدم نیاز به پوشش ضد حریق

معایب و محدودیت‌های این روش

• وزن نسبتا بالا
• ایجاد ضخامت اضافه در اطراف تیر و ستون بتنی
• پیچیدگی اجرا
• کاهش فضای مفید سازه

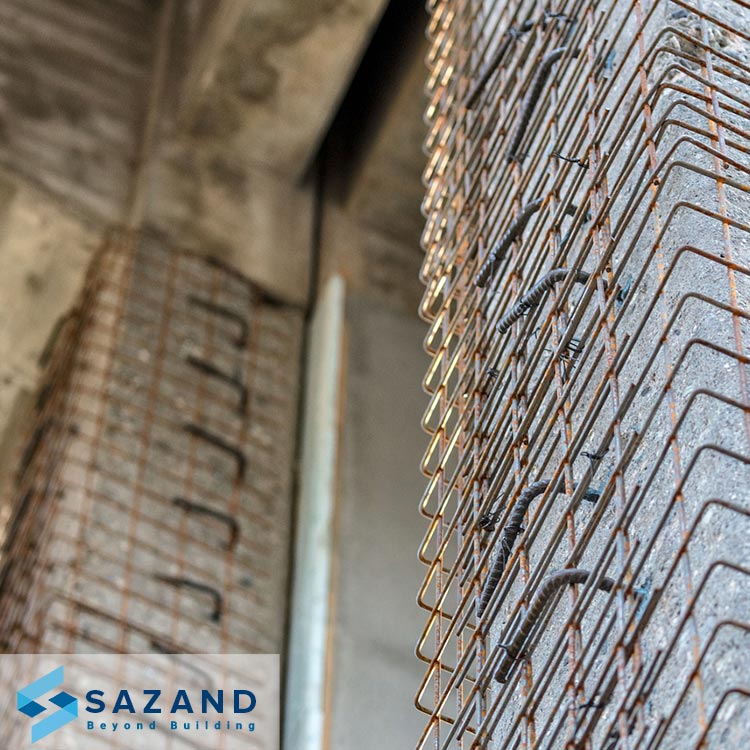

مراحل اجرای ژاکت بتنی برای افزایش مقاومت ستون و تیر

ژاکت بتنی با افزایش ضخامت و ایجاد همبستگی میان بتن جدید و قدیم، می‌تواند مقاومت ستون و تیر را افزایش دهد. در ادامه دقیق‌تر مراحل اجرای ژاکت بتنی برای افزایش مقاومت ستون و تیر را بررسی می‌کنیم:

• در ابتدا سوراخ‌هایی در اطراف تیر و ستون برای تثبیت بهتر آرمارتورها ایجاد می‌شوند. آرمارتوهای مورد نیاز که به شکل میلگردهای L هستند، دور مقطع بتنی نصب می‌شوند.
• سوراخ‌های ایجاد شده با چسب اپوکسی پر می‌شوند تا هم آرماتورها به درستی در جای خود ثابت شوند، هم اتصالشان با بتن اصلی حفظ گردد.
• بر اساس طراحی انجام شده، قالب‌ها در دور ستون و تیر بتنی اجرا می‌شوند.
• بتن جدید در داخل قالب بتنی با روش بتن پاشی ریخته می‌شود و عمل آوری آن با مرطوب نگه داشتن بتن، انجام خواهد شد.
• پس از پایان این پروسه، قالب‌های دور ستون برداشته می‌شوند و می‌توان از ستون مقاوم سازی شده بهره برداری کرد.

مراحل کلیدی برای مقاوم سازی تیر و ستون بتنی با ژاکت فلزی که باید بدانید

در صورتی که از روش ژاکت فلزی برای مقاوم سازی تیر و ستون بتنی استفاده شود، می‌توان مراحل کلیدی را برای دستیابی به مقاومت مورد انتظار دنبال کرد.

• ابتدا سطح ستون و تیر بتنی باید از هر گونه گرد و غبار، روغن، شوره و لایه‌های سست اضافه تمیزکاری شود.
• ورق‌های فولادی با ضخامت مناسب تهیه می‌شوند و بسته به روش انتخابی (قفسه‌ای یا پیوسته) در طول و عرض مناسب برش کاری خواهند شد.
• ورق‌های فولادی دور عضو بتنی به صورت یکنواخت قرار داده می‌شوند. برای اتصال این ورق‌ها به بتن، می‌توان از روش بولت گذاری، جوشکاری و یا ترکیبی استفاده نمود.
• فضاهای خالی میان ورق فلزی با ستون بتنی، با ملات اپوکسی یا بتن پرکننده منبسط شونده پر می‌شود تا چسبندگی بین ورق فولادی و بتن حفظ گردد.
• در نهایت جوش‌ها، بولت‌ها و میزان تراز بودن ورق‌ها بررسی و در صورت نیاز عملیات ضد زنگ و پوشش حفافظتی برای جلوگیری از خوردگی ورق فولادی انجام خواهد شد.

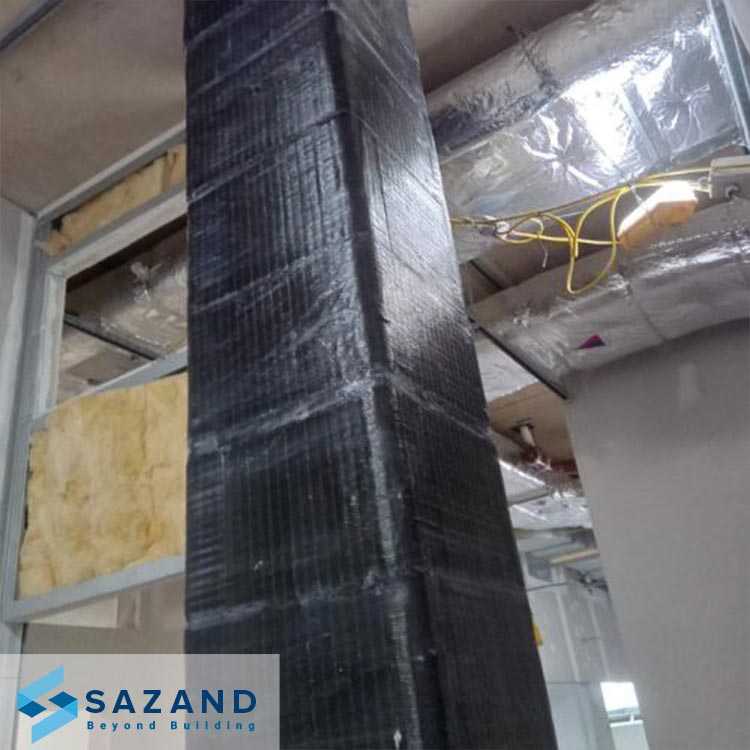

گام به گام اجرای مقاوم سازی تیر و ستون بتنی با FRP

به منظور مقاوم سازی ساختمان، تیر و ستون بتنی می‌توان از کامپوزیت FRP کمک گرفت. در این روش، زبری سطح کلید موفقیت برای چسبندگی روی سطح تیر و ستون بتنی است. در ادامه مراحل اجرای قاوم سازی تیر و ستون بتنی با FRP را ذکر می‌کنیم:

• در ابتدا باید سطح ستون و تیر بتنی با کمک مواد مناسب، تمیز و عاری از گرد و غبار و بخش‌های سست باشند.
• برای چسبندگی بهتر FRP، زبری سطح در حد 3 تا 5 میلی متر توصیه می‌شود. بدین منظور می‌توان از دستگاه‌های ساب زنی و صفحات الماسه کمک گرفت.
• برای اجرای کامپوزیت FRP، باید ابتدا یک لایه پرایمر اجرا شود. سپس با اجرای چسب اپوکسی و پس از آن الیاف شیشه یا کربن با کمک غلطک، می‌توان چسبندگی این الیاف را روی سطح تیر و ستون بتنی حفظ نمود.
• آزمون‌های چسبندگی و تست پول آف روی FRP انجام می‌شوند تا اطمینان حاصل شود که مقاوم سازی به صورت صحیح انجام شده است.

3 فاکتور موثر بر هزینه مقاوم سازی ساختمان

هزینه مقاوم سازی ساختمان، تیر و ستون بتنی بر اساس روش انتخابی، هزینه‌های طراحی، هزینه خرید مصالح و اجرای مقاوم سازی تعیین می‌شود. با توجه به تورم و تغییر قیمت مصالح، توصیه می‌شود که قبل از برنامه ریزی برای هزینه، حتما از متخصصان استعلام بگیرید تا موارد زیر برای تعیین قیمت مقاوم سازی ساختمان در نظر گرفته شوند:

• هزینه تست‌های تخصصی مقاوم سازی: آزمایش‌های مخرب و غیر مخرب، آزمایش بتن، آرماتورها و ظرفیت باربری
• هزینه طراحی مقاوم سازی: اقدامات انجام شده برای طراحی مقاوم سازی، محاسبه ظرفیت اعضا، تهیه نقشه‌های اجرایی و مصالح استفاده شده
• هزینه خرید مصالح و اجرای مقاوم سازی: هزینه خرید مصالح، بتن، آرمارتور، ورق فولادی و نیروی انسانی و تجهیزات

انتخاب بهترین روش مقاوم سازی ساختمان

انتخاب بهترین روش مقاوم سازی ساختمان، تصمیمی معقولانه بر اساس شرایط پروژه است. هر یک از سه روش ذکر شده، به نوعی مقاومت تیر و ستون بتنی را افزایش می‌دهند؛ اما نوع سازه، کاربری آن، زمان بندی پروژه و بودجه‌ای که برای این کار کنار گذاشته شده‌اند، همگی روی انتخاب صحیح موثر هستند. بنابراین، کارفرمایان باید با مشورت مهندسان و بر اساس مصالح در دسترس و امکان اجرایی هر یک از روش‌های ذکر شده، بهترین روش مقاوم سازی ستون بتنی و تیر بتنی را انتخاب کنند.

درخواست طراحی و اجرای مقاوم سازی ساختمان

اجرای مقاوم سازی ساختمان، یک فرآیند مهندسی شده است که از ترکیب آزمون‌های مهندسی، طراحی دقیق و اجرای صحیح مقاوم سازی انجام می‌شود. همه این موارد باید با یک تیم متخصص و تکیه بر آیین نامه‌ها صورت بگیرد تا روش مقاوم سازی تیر و ستون بتنی انتخابی، نه تنها مقاومت برشی و خمشی این عضوها را افزایش دهد، بلکه اجازه تخریب در اثر زلزله و بارهای جانبی را ندهد. به خصوص اینکه تیر و ستون‌ها، هر دو جزو عضوهای باربر محسوب می‌شوند. شرکت مقاوم سازی سازند، با تیم متخصص مهندسی و بهره گیری از علم روز، آماده طراحی و اجرای مقاوم سازی برای کلیه ساختمان هاست. همین حالا برای مشاوره، استعلام قیمت و ثبت درخواست تماس بگیرید.
