کویل انبساط مستقیم دی ایکس

2 هفته پیش ( 1401/8/30 )


کویل انبساط مستقیم دی ایکس

کویل انبساط مستقیم یا دی ایکس تحت عنوان یک مبدل سرمایشی پرکاربرد از طریق انبساط مستقیم در مسیر هوای کویل دمای هوای محیطی را بطور استاندارد پایین می آورد. شرکت تهویه DX مهر سازنده تخصصی انواع کویل برودتی انبساطی با کیفیتی بی نظیر می باشد. کمپانی مهر نام تجاری خود یعنی دی ایکس را بر اساس همین مبدل برداشته زیرا یکی از اولین تولیدات این کارخانه کویل سرمایشی dx بوده است. فرآیند انبساط توسط گازهای فریونی بطور کاملا مستقیم جزء روش های رایج در مکانیزم های حرارتی تجهیزاتی مثل اواپراتور، هواساز، چیلر، سردخانه و... محسوب می گردد. مهندسان فنی شرکت دی ایکس جدیدترین نسل انواع کویل انبساط مستقیم که به آنها مبدل DX نیز گفته شده را با قابلیت کاهش دما تا نزدیکی 25 درجه سانتی گراد طبق استانداردهای بین المللی طراحی و تولید می کنند.

عملکرد کویل انبساط مستقیم دی ایکس

کویل DX یا مبدل انبساط مستقیم در دسته انواع سیستم های تهویه مطبوع قرار میگیرد فلذا عملکرد آن بر مبنای سیکل تراکمی میباشد. بنابراین سیال کوئل مسی نام برده بنحو مستقیم داخل لوله ها تبخیر و منبسط شده تا هوای فضای هدف را خنک همچنین رطوبت زدایی نماید. بطور جامع تر باید گفت عملکرد کویل اینگونه است که روی مکانیزم گرمایشی سرمایشی بطور مستقیم تاثیرگذار می باشد. فلذا ابتدا مبرد وارد سیستم توزیع کننده خواهد شد بعد به طور یکسان روی لوله های مسی پخش میگردد. آرایش جریان هوا همینطور مبرد داخل کوئل دی ایکس ترکیبی از جریان ناهمسو و متقاطع می باشد.

 تعیین عملکرد مبدل انبساط مستقیم به توزیع مبرد و چگونگی قرارگیری آن روی مدارهای مختلف وابستگی بسیاری دارد. درون دستگاه های dx بخار مبرد تبخیر شده 10 الی 20 درجه فارنهایت فوق اشباع میشود تا مانع جاری شدن مایع مبرد در کمپرسورهای رفت برگشتی و آسیب رساندن به آنها گردد. سپس در انتها بخار مبرد توسط هدر وارد لوله مکش گشته، بعد مبرد که اکنون تبدیل مایع شده به اواپراتور برگشته و این چرخه مداوم تکرار می شود.

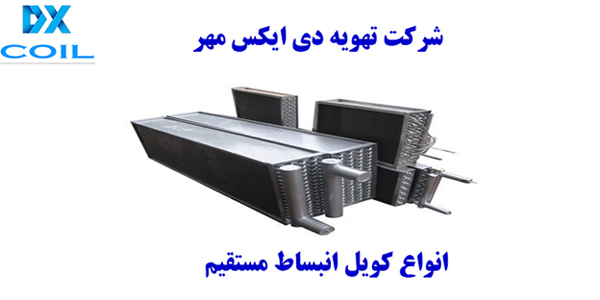

انواع کویل انبساط مستقیم دی ایکس

انواع کویل انبساط مستقیم دی ایکس

معروف ترین انواع مبدل های مسی ساخت شرکت تهویه دی ایکس مهر شامل کویل های ذیل می باشد که درون تجهیزات حرارتی برودتی مختلف مثل هواساز، فن کوئل، داکت اسپلیت، اواپراتور، یونیت هیتر، چیلر سردخانه، کندانسور و... نصب میشود :

  • کویل DX سردخانه : انواع سردخانههای زیر یا بالای صفر صنعتی داخل کشور جهت نگهداری از مواد غذایی تولیدی خود به سرمایی غیر مطبوع احتیاج دارند. مبدل اواپراتور انبساط مستقیم در این فرآیند سرمایشی دارای ظرفیت بیشتری است چرا که دمای کاری کمی داراست. ولیکن باید همراه آن سایر تجهیزات همچون المنت کنترل کننده دما و پروانه مکنده باشد که هنگام نصب قطعات نام برده، روی کوئل اواپراتور جای می گیرند.
  • مبدل هواساز انبساطی : کویل دی ایکس انبساط مستقیم درون انواع هواساز صنعتی نقش یک سطح مقطع حرارتی را ایفا میکند و راندمان سرمایشی بالاتری نسبت به کوئل آبی دارد. انواع گاز مبرد فریونی جهت استفاده در مبدل انبساط مستقیم بعلت بازدهی استاندارد مناسب میباشند. تیپ هواساز بنابر میزان توان هوارسانی پروانه و موقعیت نصب خود دستگاه هوارسان طراحی می شود.
  • کوئل دی ایکس کانالی : چنانچه بخاطر شرایط عدم وجود فضای اجرایی مناسب نتوان دو تیپ نام برده را بکار برد، با نصب کردن یک باکس بنام پکیج انبساط مستقیم میشود کویل را داخل آن جای داد تا طی عبور هوا در کانال از روی کوئل دمای آنرا پایین آورد و عمل تهویه مطبوع انجام پذیرد. توجه گردد جهت راه اندازی تیپ کانالی باید مکانیزم دیگری به نام یونیت کندانسینگ کنار کانال نصب شود تا بعد فرآیند انبساط، کویل و جذب گرمای مازاد از هوای آن، دوباره گاز مبرد تغییر حالت داده و به چرخه سیکل تراکمی برگردد. این روش نیازمند سایر سیستمها مثل کندانسور، شیر برقی، کمپرسور، اکسپنشن، فیلتر درای می باشد.

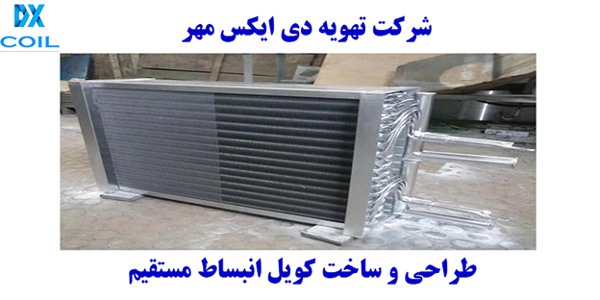

ساخت کویل انبساط مستقیم دی ایکس

ساخت کویل انبساط مستقیم دی ایکس

مهندسین فنی شرکت تهویه دی ایکس مهر جهت طراحی و ساخت استاندارد انواع کویل انبساطی از لوله و فین هایی با مشخصات فنی زیر استفاده می کنند :

  • لوله : سایز تیوب مناسب جهت ساخت لوله مسی مبدل انبساط مستقیم بر حسب توان حرارتی و کاربرد کوئل یکی از اندازههای 1.2، 3.8، 5.8 اینچ می باشد. طراحی ضخامت استاندارد برای ساخت لوله روی میزان تحمل فشار کاری همچنین طول عمر کویل مسی تاثیرگذار است. علاوه بر این در مقدار انتقال گرما میان دو سیال همینطور راندمان کاری کوئل اثر مستقیم دارد.
  • فین : کمپانی دی ایکس فین آلومینیومی صنعتی مثل بلوفین یا گلدفین را برای ساخت کویل بکار میبرد. تراکم فین داخل سیستم های کانالی و هواساز بین 8 الی 12 FPI است ولیکن در تیپ سردخانه ای حدود 4 تا 6 میباشد. تراکم فین سطح حرارتی و میزان افت فشار هوا روی مبدل دی ایکس را نشان میدهد.

سخن آخر

تمام انواع کویل انبساط مستقیم طراحی شده توسط شرکت دی ایکس دارای کیفیت بالا، ساخت استاندارد، 12 ماه ضمانت کتبی، خدمات بعد فروش است. همچنین اینگونه مبدل ها مزایایی چون قابلیت تولید به شکل دو یا چند مدار، دارا بودن المنت گرمایشی برای ذوب برفک، سازگاری با انواع مبردهای آلی، هالو کربنی، گازهای مختلف دارد. جهت کسب اطلاعات بیشتر به سایت اصلی کمپانی DX مراجعه نمایید.
